Plastik Enjeksiyoniçin Isıl İşlem

Isıl işlem, plastik enjeksiyon kalıplarının imalatında hayati öneme sahip bir işlemdir. Takım çeliklerinin mekanik özelliklerini güçlendirerek sertliği, aşınma direncini, tokluğu ve boyutsal kararlılığı artırır. Doğru ısıl işlem, kalıp bileşenlerinin yüksek basınç, sıcaklık dalgalanmaları ve aşındırıcı polimer akışı gibi enjeksiyon döngülerinin zorlu koşullarına dayanabilmesini sağlar.

Neden Isıl İşlem?

Kalıp yapımında ısıl işlemin temel amaçları şunlardır:

• Aşınma direnci ve daha uzun kalıp ömrü için yüzey sertliğinin artırılması
• İşleme veya EDM sırasında oluşan iç gerilmelerin giderilmesi
• Yük altında çatlama veya ağız dökülmesini (chipping) önlemek için tokluğu artırmak
• Finiş işleme ve montaj öncesinde ölçülerin stabilizasyonu
• Paslanmaz takım çelikleriyle birlikte kullanıldığında korozyon direncini artırma

1. Ön ısıtma

Sertleştirme işleminden önce, kalıp çeliği termal şok ve deformasyonu önlemek amacıyla yavaşça ön ısıtmaya tabi tutulur (kaliteye bağlı olarak genellikle 400–800 °C). Bu aşama, bileşenin her yerinde sıcaklığı eşitler.

2. Sertleştirme

Çelik, mikro yapısını östenite dönüştürmek için kritik sıcaklığına (yaklaşık 850–1050 °C) kadar ısıtılır. Daha sonra yağ, hava veya vakumda hızla soğutularak (sulama) martensit oluşumu sağlanır ve böylece yüksek sertlik elde edilir.

3. Sulama

Sulama ortamı, çelik türüne ve parça geometrisine göre seçilir:
Yağda sulama: Alaşımlı çelikler için orta derecede soğutma hızı
Hava veya Gazla Sulama: H13 gibi hava ile sertleşen çelikler için
Vakumla Sulama: Oksidasyonu ve bozulmayı en aza indirmek için kullanılır

4. Temperleme

Sulama işleminden hemen sonra yapılan tavlama, iç gerilmeleri giderir ve sertliği işlenebilir bir düzeye getirir. Tipik temperleme sıcaklıkları 150–600 °C arasındadır. Çoğu kalıp çeliği, homojen özellikler elde etmek için iki veya üç kez temperlenir.

5. Gerilim Giderme

Kaba işleme sonrasında ve son finiş işleminden önce, 550–650 °C’de yapılan gerilim giderme işlemi, sertleştirme ve işleme sırasında parça deformasyonunu minimize etmeye yardımcı olur

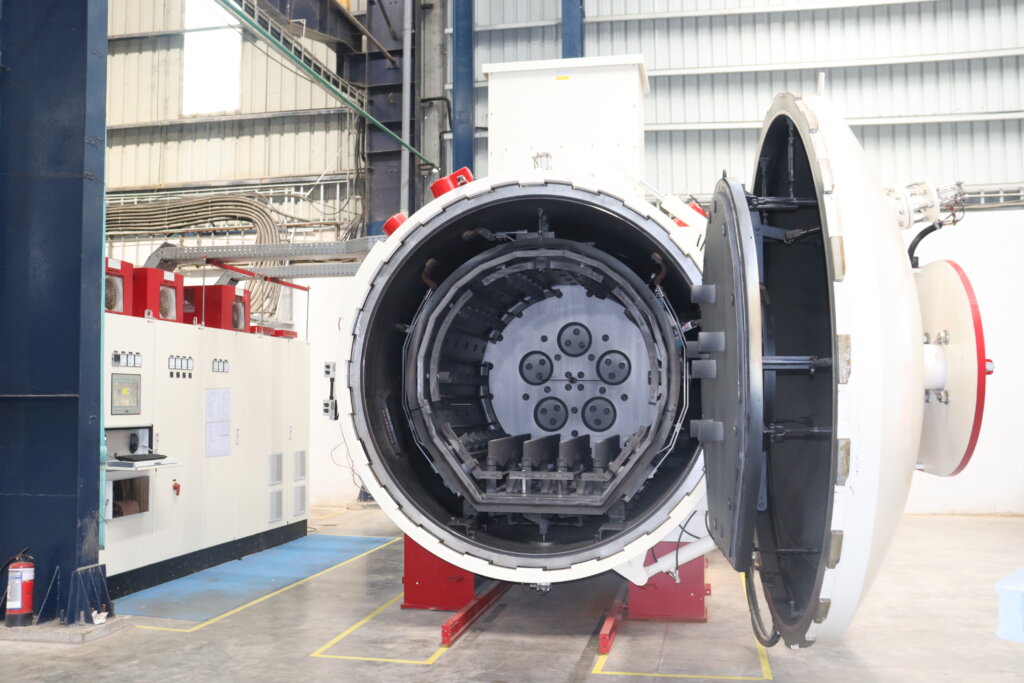

Vakum Isıl İşlem

Parlatılmış kalıplar ve dar toleranslar için ideal olan, temiz ve oksidasyonsuz bir yüzey sağlar.

Kriyojenik İşlem

Çeliğin sıfırın altındaki sıcaklıklara (-80 °C ile -196 °C arası) maruz bırakılması, kalıntı östeniti martensite dönüştürerek aşınma direncini ve boyutsal kararlılığı artırır.

Nitrasyon / Gaz Nitrasyon

Çekirdek sertliğini değiştirmeden sert ve aşınmaya dayanıklı bir yüzey tabakası oluşturur (70 HRC’ye kadar). Kayar elemanlar,, pimler ve insertler için idealdir.

İndüksiyonla Sertleştirme

Aşınma bölgeleri, kalıp ayrım çizgileri veya yolluk ağzı bölgeleri gibi belirli alanları seçici olarak sertleştirir.

Isıl İşlem ve Kalıp Performansı

Doğru şekilde uygulanan ısıl işlem, takım çeliğinin plastik enjeksiyon endüstrisinin talep ettiği yüksek kalite standartlarını karşılayabilmesi için hayati önem taşır.

Uygun şekilde ısıl işlem görmüş kalıplar

• Daha az aşınma ve bakım ihtiyacı
• Daha iyi parça kalitesi ve yüzey kalitesi
• Daha uzun kalıp ömrü
• Yüksek hacimli üretimde tutarlılığın artırılması
• Gerilme çatlamasına ve deformasyona karşı artırılmış direnç

Yanlış ısıl işlem şu sonuçlara yol açabilir:

• Düzensiz sertlik ve boyutsal kararsızlık
• Erken çatlama veya yumuşak noktalar
• Çarpılma veya çarpılma

Bir Uzmanla Görüşün
