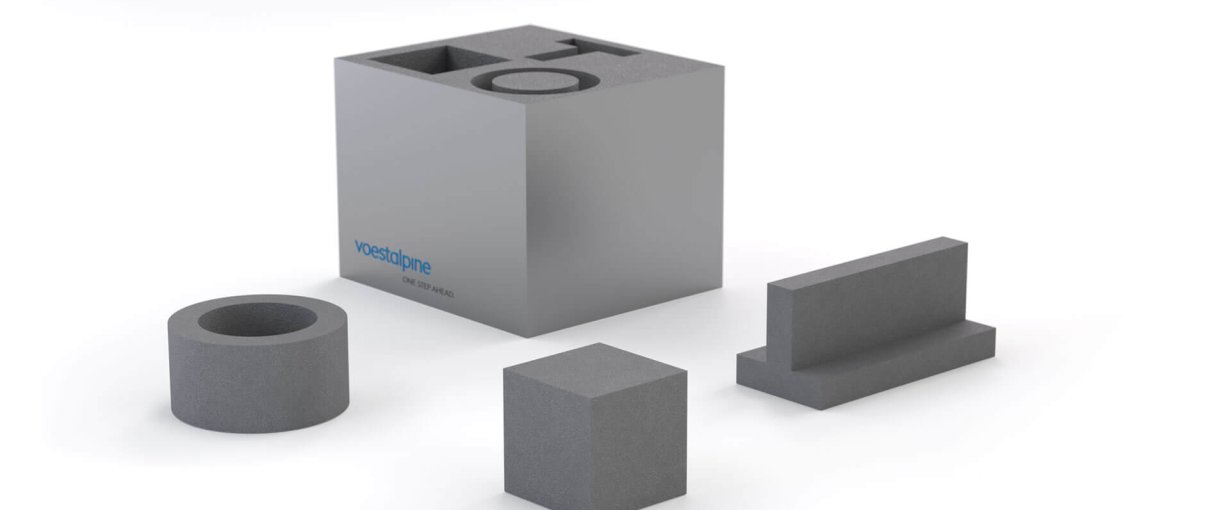

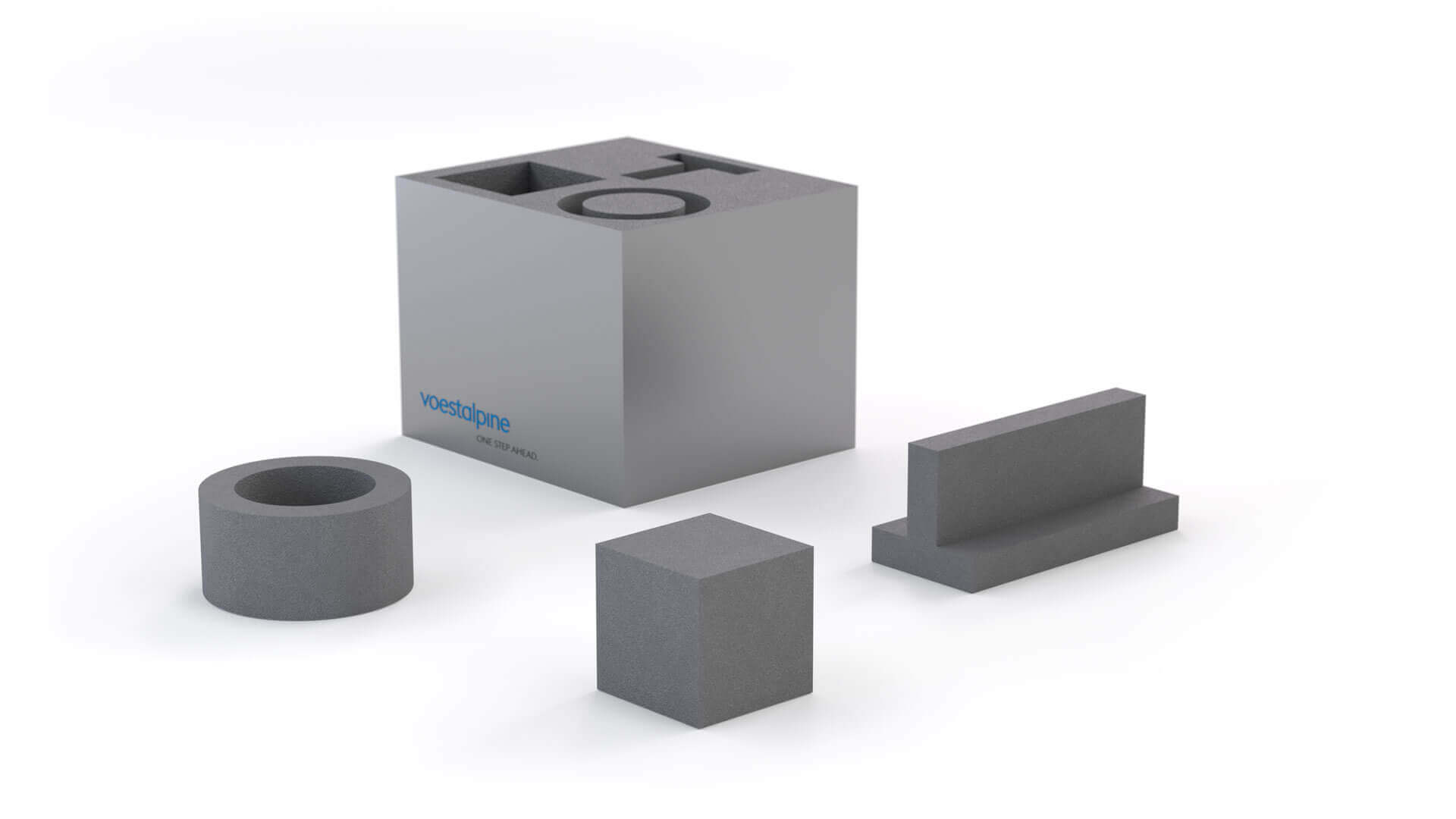

Odvzdušňovacie štruktúry

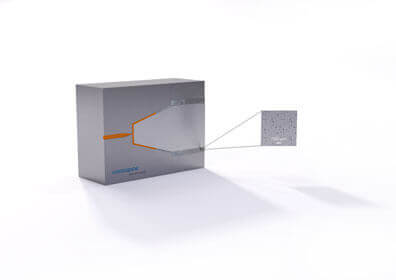

Pomocou aditívnej výroby možno vyrobiť odvzdušňovacie štruktúry s mikroskopickou pórovitosťou, ktoré umožňujú cielené uvoľňovanie stlačeného vzduchu a zabezpečujú, že forma zostane počas vstrekovania bez vzduchu. Tieto štruktúry pomáhajú predchádzať defektom spôsobeným dieselovým efektom, ktorý je známym priemyselným problémom. Naše odvzdušňovacie štruktúry poskytujú odvzdušňovací výkon špecificky upravený pre danú aplikáciu a umožňujú jednoduchú integráciu do formy. Vďaka použitiu našich prvotriednych materiálov BÖHLER /Uddeholm, odolných voči korózii, je zabezpečená vysoká kvalita dielov počas celej životnosti formy.

Vysoká kvalita materiálu a funkčnosť našich Engineered Products vedie k zlepšeniu celkovej efektívnosti zariadenia (OEE). Dosahuje sa to znížením miery nepodarkovosti spôsobenej defektmi, ako sú stopy po spálení a nedovstreky a znížením vstrekovacieho tlaku, čo môže prispieť k úspore energie.

Configure & Buy

Výhody pre zákazníkov

Predchádzanie defektom cieleným uvoľňovaním vzduchu / plynu
Znížená miera nepodarkovosti
Vylepšená kvalita dielov
Vysoký odvzdušňovací výkon
Pórovitosť v závislosti od požadovaného výkonu odvzdušnenia

Vlastnosti produktu

Technické údaje

Kvalita povrchu*	Ra od 2,4 do 3,4 μm (líši sa v závislosti od výkonu odvzdušnenia)
Výkon ventilácie**	Rôzne druhy od 55 do 240 cm³/s·cm²
Odporúčanie na obrábanie	EDM (odporúčané) alebo vysokorýchlostné obrábanie
Údržba	Dva možné spôsoby čistenia: Spätné preplachovanie cez kanál pomocou stlačeného vzduchu Ultrazvukové čistenie s plastovým rozpúšťadlom

* Očakávaná kvalita povrchu plastového dielu závisí od následného spracovania, použitého polyméru a zodpovedajúcich parametrov procesu vstrekovania; Hodnoty Ra namerané na povrchu ventilačnej štruktúry po Wire-EDM
** Prietoky sa môžu meniť v závislosti od náhodnej vnútornej poréznej štruktúry asi ± 5 %
