Accesorios para rieles

Clips de fijación para aplicaciones industriales

Clips soldables o abulonables para fijación de rieles para grúa, rieles livianos o rieles ferroviarios empleados en aplicaciones industriales.

Clips soldables Constan de una parte inferior soldable y una parte superior abulonable. Se pueden emplear en la fijación de rieles montados sobre almohadillas elásticas o sin almohadillas.

 Clips abulonables Se utilizan en conjunto con sistemas de anclaje tanto para hormigón como perfilería metálica. Se pueden emplear en la fijación de rieles montados sobre almohadillas elásticas o sin almohadillas.

VA 205

VA K16

VA206

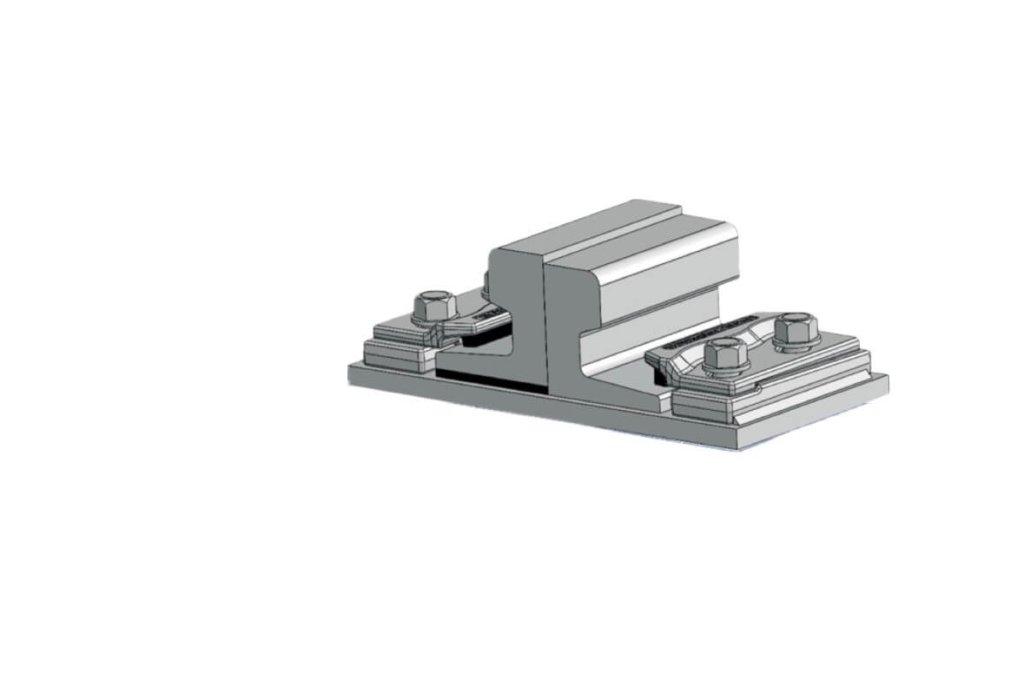

Sistema de fijación de riel W14 Desarrollado para cumplir con la categoría C y D de la norma EN13481-2  y lograr una carga máxima por eje de 260kN.

clip2

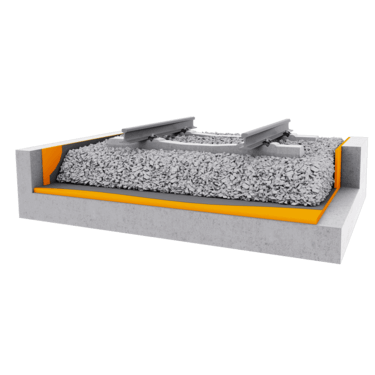

Mantas elásticas bajo balasto

Con la instalación de las mantas elásticas bajo balasto se puede alcanzar un nuevo nivel en elasticidad de la vía ferroviaria. Se reducen de forma efectiva las vibraciones y el sonido transmitido por sonora estructural. Las mantas elásticas bajo balasto son fáciles de manipular, rápidas de instalar y permiten la circulación de maquinaria de obra pesada.

Incluso en el caso de modificaciones posteriores se han conservado óptimamente. La rentabilidad y eficacia técnica de las mantas elásticas bajo balasto quedan demostradas con los más de tres millones de metros cuadrados instalados en todo el mundo. El motivo es que este tipo de mantas ya se instalaban en tramos de alta velocidad, vías férreas de ancho estándar y tramos de cercanías



manta

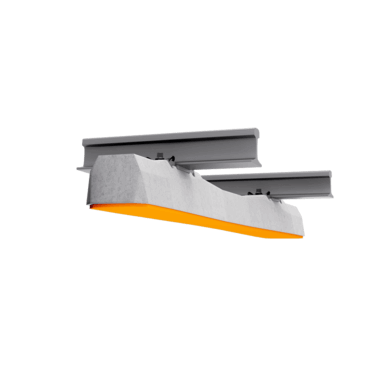

Suelas bajo durmiente

Las suelas se utilizan para proteger contra las vibraciones, proteger la grava situada debajo de las vías y mejorar la estabilidad de estas últimas. Se utilizan tanto en tramos de alta velocidad como en tramos con una elevada carga por eje o bien para renovar tramos existentes.

Gracias al sistema de unión optimizado, la instalación de las suelas tiene lugar ya durante el montaje de los durmientes. Por lo tanto, no es necesaria ninguna tarea adicional durante la fase de construcción. La instalación es rápida, no depende de las condiciones climáticas y provoca las mínimas interrupciones en el tramo.

suela

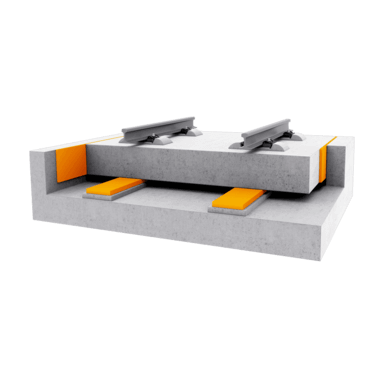

Sistemas de losa flotante

Los sistemas de losa flotante protegen a los vecinos de un tramo ferroviario de forma especialmente eficaz frente a vibraciones y ruido. Se utilizan donde la protección frente a vibraciones molestas es una prioridad clave.

Ofrecemos tres variantes para el aislamiento de sistemas de losa flotante: en toda la superficie, por bandas o en puntos. El tipo elegido dependerá de cuestiones económicas y técnicas. Los resultados son palpables y audibles. En un gran número de sistemas de losa flotante ya implementados tanto en el transporte urbano como en el de larga distancia, la frecuencia natural más baja alcanzada es de 5 Hz.

Hasta la fecha se han implementado sistemas de losa flotante con aislamientos de Getzner en más de cuarenta ciudades, en el tráfico de alta velocidad y en distintos tramos de vía de ancho estándar de todo el mundo.

sistemasdelosaflotante

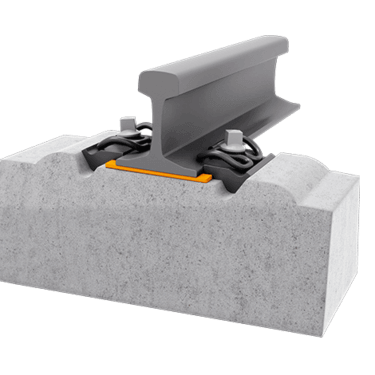

Placas de asiento de riel

Las placas de asiento de riel se aplican directamente debajo del patín. Permiten una mejor repartición de la carga y al mismo tiempo aumentan la elasticidad de la superestructura de grava, lo cual repercute positivamente en el desgaste de los componentes de la superestructura y en la comodidad del viaje.

Ofrecemos placas de asiento de riel para cualquier grado de rigidez y en diferentes modelos, desde tráfico pesado hasta transporte urbano.

placasdeasientoderiel

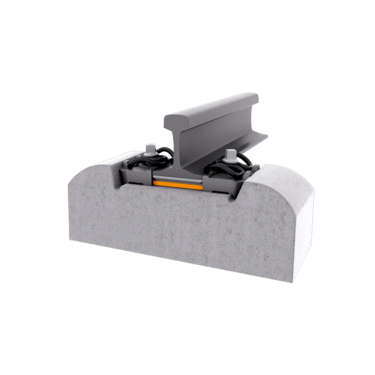

Placas intermedias

Cada vez son más los tramos ferroviarios modernos que se diseñan como sistemas de losa continua. Las placas intermedias garantizan la elasticidad necesaria en este tipo de tramos. Estas placas se instalan entre la placa con nervadura y una placa portante de hormigón.

Las placas elásticas intermedias distribuyen la carga de la vía y reducen las vibraciones ocasionadas por irregularidades en las ruedas y en la vía. Mediante una distribución adecuada de la rigidez de las placas intermedias, se puede reducir la deflexión de la cabeza de los rieles con el paso de los trenes.

Getzner ha implementado proyectos con esta solución en más de treinta ciudades de todo el mundo y en diferentes tramos de alta velocidad.

placasintermedias

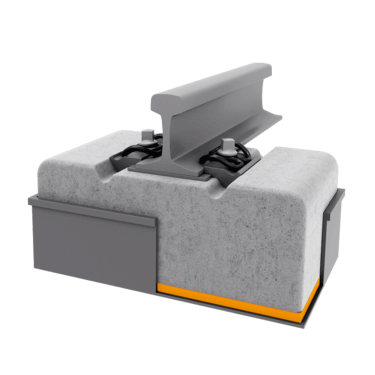

Plantillas envolventes para durmientes

Los sistemas de losa continua necesitan suficiente elasticidad para activar el efecto de repartición de la carga de la vía. Así, por ejemplo, en un sistema de vías de baja vibración (LVT) de Sonneville, la losa continua se instala con durmientes de un único bloque con una zapata de goma de plantillas envolventes para durmientes de Sylodyn® de Getzner. Un bloque de durmiente con aislamiento elástico presenta, entre otras, la ventaja de que la masa adicional que disminuye el desplazamiento de la vibración reduce también las emisiones de ruido que se propagan por el aire.

Las plantillas envolventes están disponibles para cualquier grado de rigidez deseado, pueden cumplir sin problemas los requisitos más diversos. El ámbito de aplicación preferido de este sistema son tramos de túnel de diversas categorías.

plantillasenvolventes

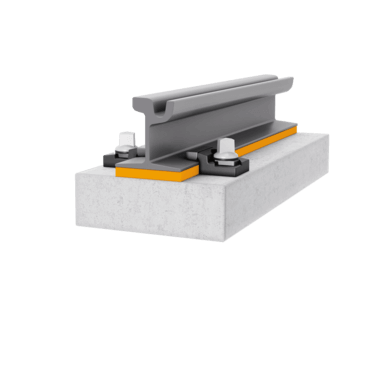

Aislamiento continuo de vias

El aislamiento continuo de vías constituye una solución elástica de continuación al aislamiento de patines de vías que compensa las diferencias de altura condicionadas por la instalación. La rigidez y deflexión de las vías se definen previamente con la máxima exactitud y garantizan con la selección de los materiales apropiados. Se trata de una solución extremadamente eficaz y rentable que contribuye a prolongar la vida útil de los diferentes componentes de la superestructura.

aislamientocontinuo

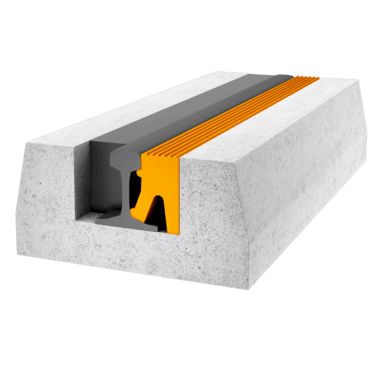

Elementos de relleno para la garganta de guía

Los perfiles de riel y vías dispuestas en zonas urbanas, atravesadas por el tráfico individual, son un ámbito de aplicación típico para los elementos de relleno de garganta de guía.

Estos permiten cerrar la garganta necesaria para la rueda en el riel. Al mismo tiempo se elimina un punto de riesgo para el tráfico individual. Otros ámbitos de aplicación son los cruces ferroviarios y las vías de conexión en zonas industriales.

Getzner proporciona elementos de relleno para la garganta de guía para los perfiles de vía más habituales.

elementosderelleno
