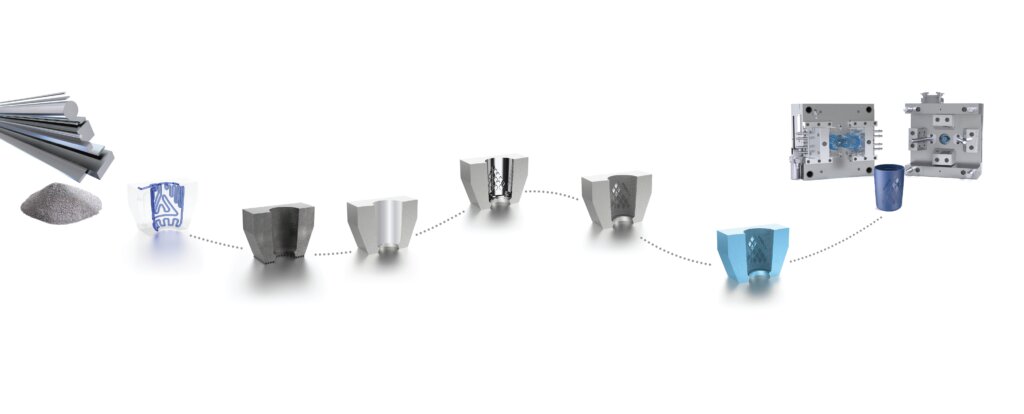

Cjelokupni lanac vrijednosti

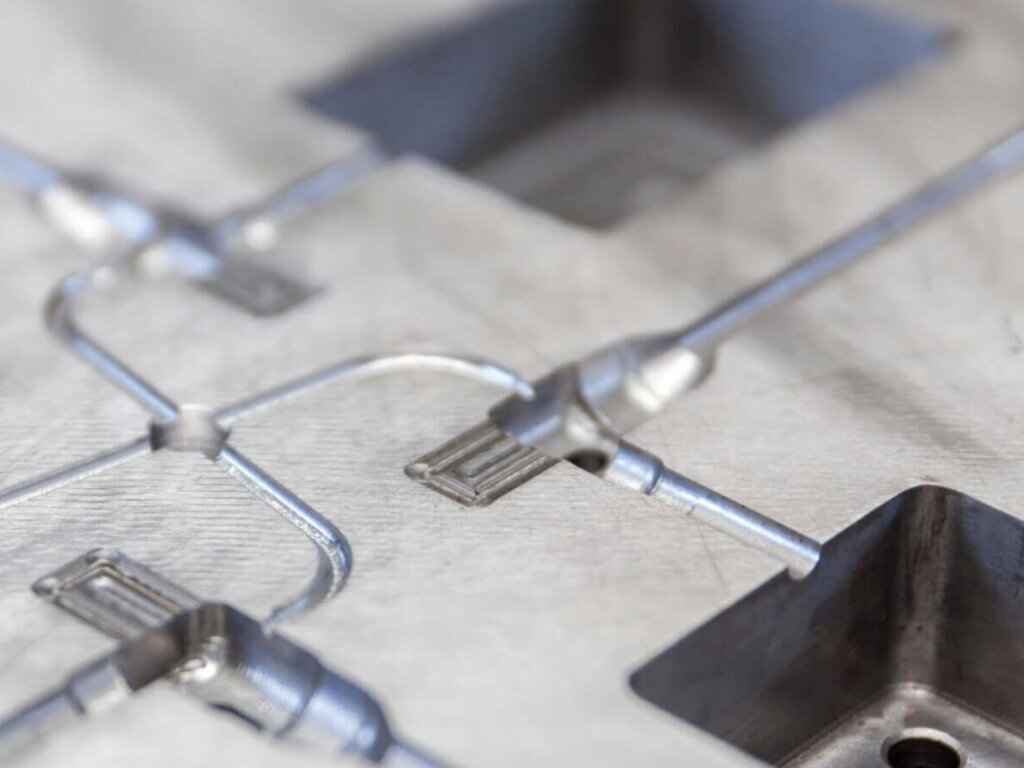

Izrada plastičnih kalupa za injekcijsko prešanje – alati za injekcijske kalupe
Injekcijsko prešanje je postupak oblikovanja za veliku proizvodnju gdje se tekući termoplastični ili termoset materijal pod visokim pritiskom ubrizgava u kalup da se stvrdne. Kalupi mogu biti izuzetno komplicirani i skupi.
Značajan dio ukupnih troškova alata povezan je s proizvodnjom kalupa. Stoga je vrlo važno da proces izrade kalupa bude što jednostavniji.
Postoji velika potražnja prema dobavljaču čelika kad je riječ o kvaliteti i svojstvima čelika, kao i o dostupnosti. Čelik za kalupe trebao bi biti bez nedostataka, jednostavan za obradu i poliranje, stabilan tijekom toplinske obrade i u mnogim slučajevima prikladan za EDM i/ili foto-etsiranje.
Sav materijal koji isporučuje voestalpine podvrgnut je raznim vanjskim i unutarnjim inspekcijskim postupcima, uključujući ultrazvučno testiranje. Ovo osigurava da se postižu visoki i ujednačeni standardi kvalitete.
Odabir čelika
Najčešće korištene vrste čelika su unaprijed očvrsnuti kalupni čelik, kalupni čelik očvrsnut kroz cijeli volumen i termoset plastika. Zahtjevi za materijal kalupa ovise o faktorima poput broja izlijevanja, korištenog plastičnog materijala, veličine kalupa i željene završne obrade površine.
Sljedeća osnovna svojstva materijala kalupa moraju se uzeti u obzir: čvrstoća i tvrdoća, žilavost, otpornost na habanje, čistoća, otpornost na koroziju, toplinska vodljivost
Važne karakteristike čelika za izradu kalupa su prvenstveno obradivost čelika, mogućnost poliranja, toplinska obrada i svojstva površinske obrade
Koliko je važno dobro poliranje?
Poliranje ponekad čini do 30% ukupnog troška kalupa. Ovo nije iznenađenje, budući da je to vrlo dugotrajan i skup proces.
Dobiveni rezultat uvelike ovisi o tehnikama poliranja i još nekim faktorima, kao što su čistoća čelika, tj. vrsta, raspodjela, količina i veličina nemetalnih inkluzija, homogenost čelika, tvrdoća čelika i, za kaljeni čelik, kako je provedena toplinska obrada.
Nematalni uključenja svedeni su na minimum ako je čelik vakuumski odplinjen i Elekrošlajs pretopljen (ESR proces) tijekom proizvodnje. ESR tretman rezultira poboljšanom homogenosti i minimalnom količinom inkluzija u usporedbi s konvencionalnim procesima proizvodnje čelika.
Zašto toplinska obrada?
Svrha toplinske obrade gotovog alata je dobiti odgovarajuća mehanička svojstva poput tvrdoće, žilavosti i čvrstoće. Međutim, postoje neki problemi povezani s toplinskom obradom. Probleme poput izobličenja i promjena dimenzija treba riješiti
Zašto teksturiranje/fotojedkanje?
Plastične kalupe s teksturiranom površinom postaju sve popularnije. Teksturiranje fotojedkanjem često se koristi kao završna obrada na alatima za kalupljenje umjesto poliranja.
Proces foto-jetkanja daje proizvodu privlačnu površinu koja se lako drži i relativno je otporna na manje ogrebotine i oštećenja.
Zašto PVD premaz?
The coatings from voestalpine eifeler Coating enable precise adjustment of the surface properties and thus targeted optimization of injection moulding tools. The individually tailored product solution for each customer application reduces wear and thus significantly extends the tool life.
