voestalpine Avluftningsstrukturer

designed for pure performance

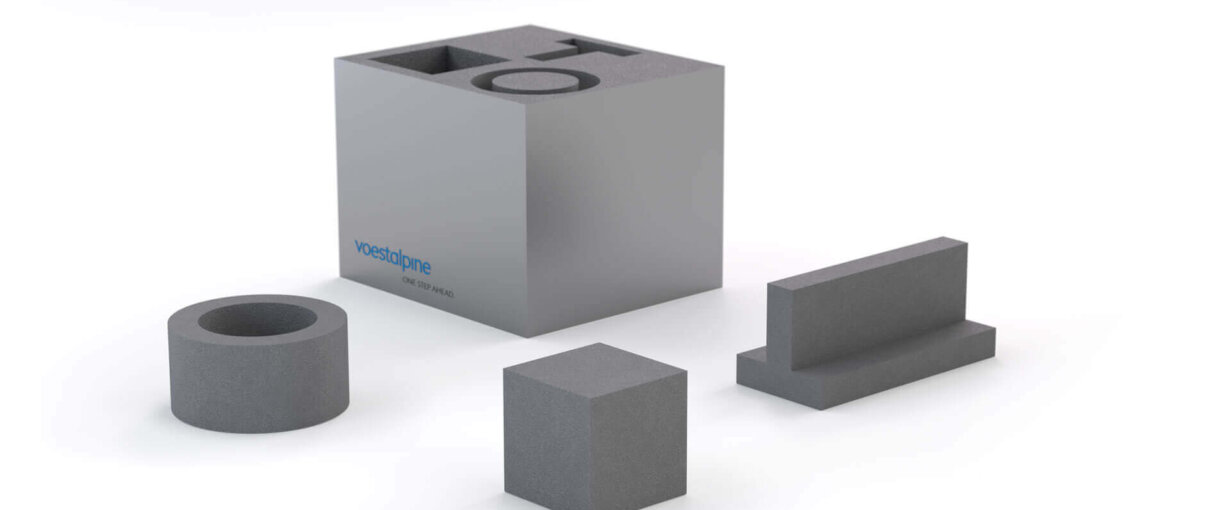

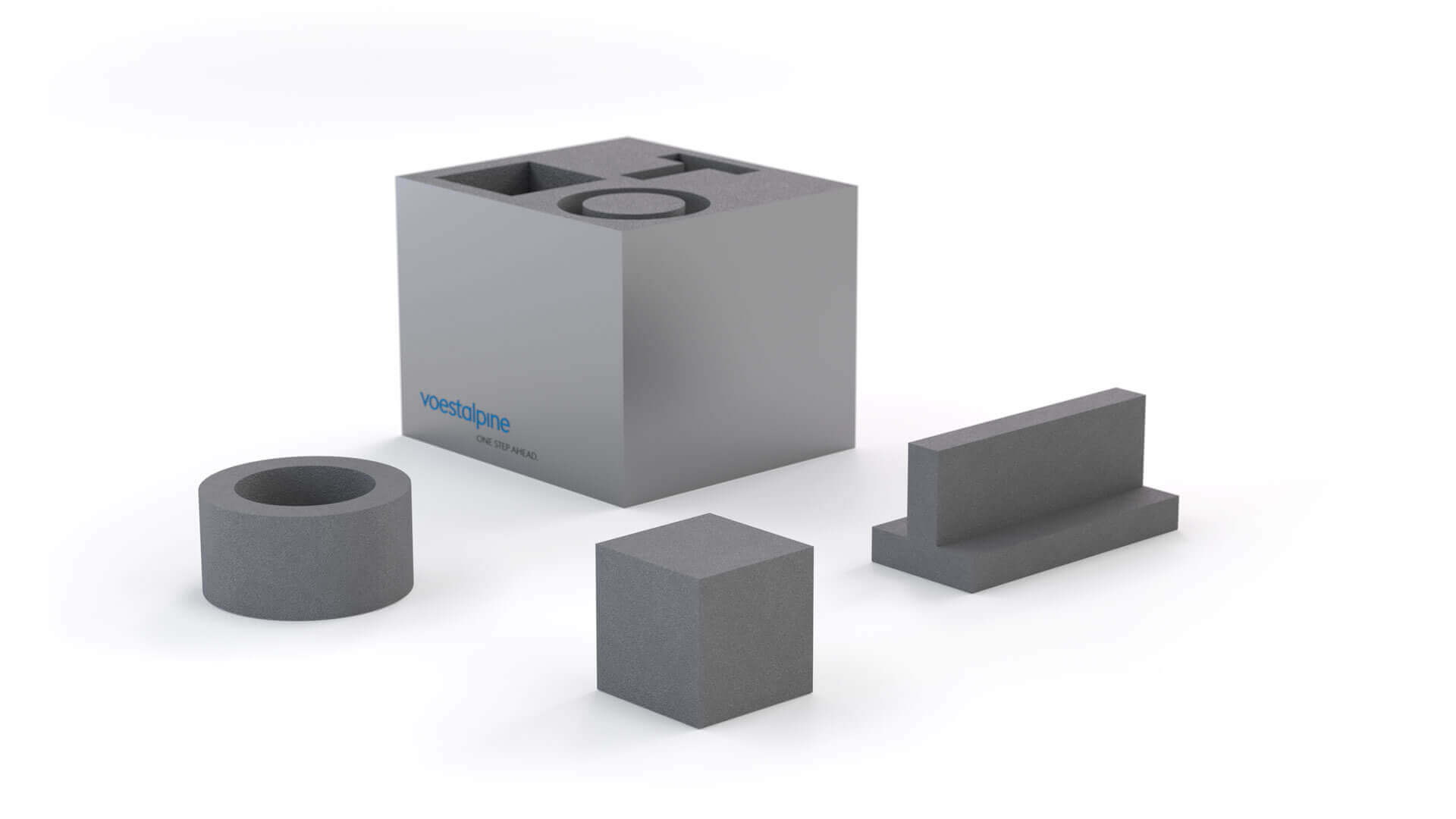

Med hjälp av additiv tillverkning kan ventilationsstrukturer med mikroskopisk porositet tillverkas vilket möjliggör en riktad frigöring av tryckluft och säkerställer att formen förblir luftfri under insprutningen. Dessa strukturer bidrar till att undvika defekter som orsakas av dieseleffekten vilket är ett välkänt industriellt problem. Våra avluftningsstukturer är inte beroende av form eller geometri. Det går att anpassa avluftningsprestandan i den additivt tillverkade strukturen vilket resulterar i en enkel integration samt applikationsspecifik avluftning. Med hjälp av våra korrosionsbeständiga premiummaterial från BÖHLER /Uddeholm säkerställer strukturerna en hög detaljkvalitet under hela formens livslängd.

Den höga kvaliteten hos våra Engineered Products leder till förbättrad OEE. Detta uppnås tackvare en lägre kassation då kvalitetsproblem som brännmärkten/missfärgningar, ofullständig fyllning (kort skott), etc. elimineras. I vissa fall kan även injektiontrycket säknas, vilket kan bidra till energibesparingar

Fördelar för kunden

Förebyggande av defekter genom riktad luft-/gasavgivning
Minskade kassationsnivåer
Förbättrad kvalitet på detaljerna
Hög avluftningsprestanda
Porositet beroende på erforderlig avluftningsprestanda

Produktens egenskaper

Tekniska data

Ytfinhet	Ra från 2,4 till 3,4 μm (varierar beroende på avluftningsprestanda)
Avluftningsprestanda*	Olika kvaliteter från 55 till 240 cm³/s-cm²
Rekommendation för maskinbearbetning	EDM (rekommenderas) eller höghastighetsskärning
Underhåll	Två möjliga metoder för rengöring: Backspolning via kanal med tryckluft Ultraljudsrengöring med lösningsmedel för plast

* Den förväntade ytkvaliteten på plastdelen beror på efterbearbetningen, den använda polymeren och motsvarande processparametrar för formsprutning; Ra-värden uppmätta på ventilationsstrukturens yta efter Wire-EDM
* Flödeshastigheterna kan variera beroende på den randomiserade interna porösa strukturen ca ±5%.
