VTS®-edgeTubes

Seamless squaring the circle

VTS®-edgeTubes sind quadratische und rechteckige Hohlprofile, die vorwiegend in der Landtechnik, bei Konstruktionen, im Maschinenbau sowie in der Mobilität eingesetzt werden.

Entdecken Sie die Welt der nahtlos, warmgewalzten, Hohlprofile von voestalpine Tubulars und erleben Sie Qualität, Zuverlässigkeit und Innovation aus erster Hand.

voestalpine Tubulars verfügt über langjährige Erfahrung in der Erzeugung von nahtlosen Rundrohren und steht für Qualität, Flexibilität und Sicherheit. Wir nutzen unser Know-How und können nun auch quadratische und rechteckige Hohlprofile bis zu einer Wanddicke von 25 mm nahtlos warmgewalzt produzieren.

Produkteigenschaften

Engerer Kantenradius

  • Ra ≤ 1,6 x T (Ra ≤ 1 x T je nach Dimension & Wanddicke auf Anfrage)

Definierte Ausgestaltung des äußeren Kantenradius

  • Aufgrund des Warmwalzverfahrens

Große Querschnittsfläche

  • Aufgrund engerem Kantenradius
  • Ermöglicht vielseitige Anwendung

Hervorragende Schweißeignung

  • Bedingt geringere Schweißzusätze in der
    Weiterverarbeitung

Keine Schweißnaht

  • Aufgrund des nahtlosen Produktionsverfahrens
  • Somit keine mechanische Schwachstelle

Hohe Tragfähigkeit

  • Größere Spannweite möglich

Geringe Eigenspannung

  • Aufgrund von homogenem Gefüge

Gewichtseinsparung

  • Durch Angebot hochfester Stahlgüten
  • Unter Beibehaltung der Tragfähigkeit

Kundennutzen

  • Geometrische Vorteile
  • Konstante und zuverlässige mechanische Eigenschaften
  • Hervorragende Tragfähigkeit
  • Keine Schweißnaht
  • Große Schwingungsresistenz
  • Hervorragende Oberflächenbeschaffenheit
  • Gewichtseinsparung durch höher- und hochfeste Stahlgüten
  • Kundenspezifische Zwischendimensionen
  • Vielseitige Anwendungsmöglichkeiten
  • Sehr gute Weiterverarbeitungsmöglichkeiten
  • Geringe Eigenspannung

Produktlösungen nach DIN EN

  • Programm
    Quadratisch 40 x 40 mm bis 170 x 170 mm
    Rechteckig 50 x 30 mm bis 200 x 100 mm
    Wanddicke bis 25 mm (über 25 mm auf Anfrage)
    Kantenradius Ra ≤ 1,6 x T (engere Radien bis ≤ 1 x T je nach Dimension & Wanddicke auf Anfrage)
    Längen 5.000 mm bis 14.000 mm
    Stahlgüte S235 bis S890 (maßgeschneiderte Kundenspezifikationen auf Anfrage)

  • DIN EN 10210
    Warmgefertige Hohlprofile für den Stahlbau aus unlegierten Baustählen
    DIN NE 10210-1 Technische Lieferbedingungen
    DIN NE 10210-2 Toleranzen, Abmessungen und Querschnittseigenschaften
    DIN EN 10210-3 Technische Lieferbedingungen für höher- und wetterfeste Stähle
    CE-Kennzeichnung gemäß der Verordnung (EU) No 305/2011
    Bauprodukteverordnung gemäß der Verordnung (EU) No 305/2011

    Produktlösungen nach DIN EN 10225 für Offshore-Konstruktionen auf Anfrage.

  • Visuelle Kontrolle

    • Oberfläche
    • Geradheit
    • Verdrillung
    • Höhe/Breite/Länge
    • Kantenradius
    • Rechtwinkligkeit
    • Wölbung
    • Konkavität/Konvexität

    Chemische Analyse

    • Schmelz- und optional Stückanalyse

    Zerstörende Prüfung

    • Zugprüfung
    • Kerbschlagprüfung gemäß Norm

  • Automatische Geometrievermessung

    • Im warmen und kalten Zustand
    • Vermessung über die gesamte Rohrlänge

    Zerstörende Prüfung

    • Härteprüfung auf Anfrage

    Akkreditiertes Prüflabor

Produktlösungen nach ASTM

  • Startprogramm
    Quadratisch 1 ½ x 1 ½ Zoll bis 6 5/8 x 6 5/8 Zoll (38,1 x 38,1 mm bis 168,3 x 168,3 mm)
    Rechteckig 2 x 2 ½ Zoll bis 8 x 4 Zoll (50,8 x 38,1 mm to 203,2 x 101,6 mm)
    Wanddicke bis 1 Zoll / 25,40 mm (> 1 Zoll / 25,40 mm auf Anfrage)
    Kantenradius Ra ≤ 1,6 x T (Ra bis zu ≤ 1 x T je nach Dimension & Wanddicke auf Anfrage)
    Längen 16 bis 46 Fuß (5.000 mm bis 14.000 mm)
    Stahlgüte Grade A, B, C

  • ASTM A501/A501M
    Diese Norm ist für warmgeformte nahtlose Konstruktionsrohre aus Kohlenstoffstahl festgelegt.

    Qualitätsprüfverfahren nach ASTM A501/A501M

Anwendungsgebiete

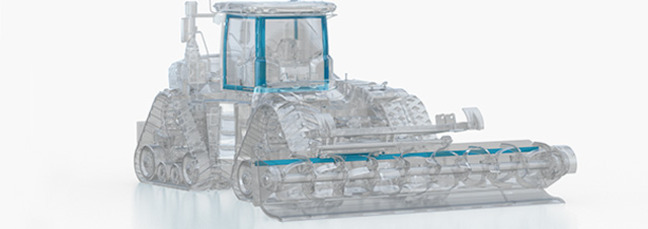

Landtechnik

» Maschinen und Vorrichtungen für die Bodenbearbeitung und den Pflanzenschutz
» Landwirtschaftliche Geräte (Mähdrescher, Sämaschinen)
» Überrollschutz/Roll-Over-Protective-Structure (ROPS)
» Fall-Over-Protective-Structure (FOPS)

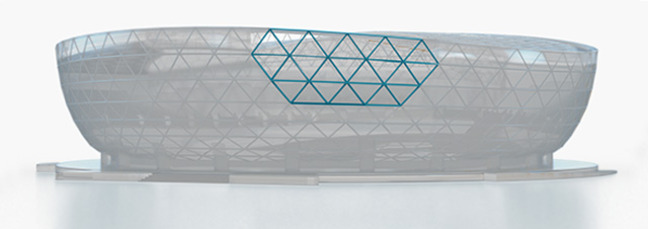

Konstruktionen

» Flughäfen, Sportstadien
» Gebäude-, Hallen- und Brückenbau
» Dachtragkonstruktionen
» Fahrgeschäfte (Achterbahnen)
» Offshore-Konstruktionen (Jack-up Rigs, Plattformen)
» Windkraft (Offshore, Onshore)
» Traggerüste für großflächige Solar- und Photovoltaikanlagen

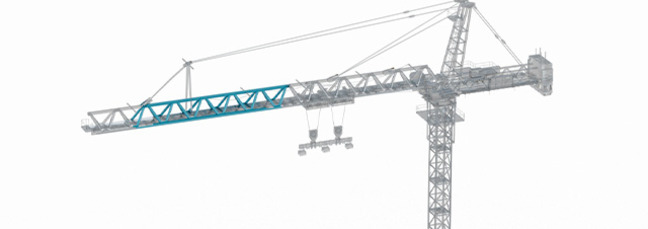

Maschinenbau

» Allgemeiner Maschinenbau in unterschiedlichen Anwendungsgebieten
» Kranbau (Ausleger für Turmdreh-, Mobil- und Schiffskrane)
» Transportsysteme
» Hebebühnen
» Skilifte

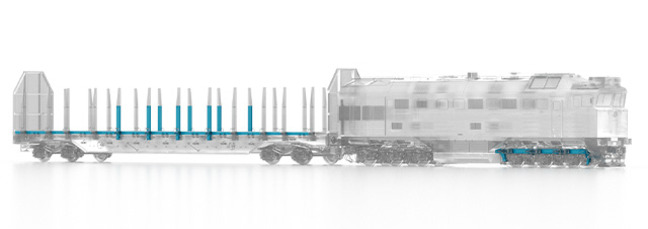

Mobilität

» Nutzfahrzeuge (Rahmenteile, Überrollschutz…)
» Achsen für Anhänger
» Achsen für LKW
» Grundträger bei Anhänger
» Fall-Over-Protective-Structure (FOPS)

Neues Verkaufsbüro

In Düsseldorf haben wir ein neues Verkaufsbüro eröffnet, das vor allem für die Betreuung der europäischen Kund:innen im Hohlprofilsegment verantwortlich ist.

FAQs

  • Wie der Name schon erahnen lässt, haben nahtlose Rohre keine Schweißnaht und somit keine eventuelle Sollbruchstelle. Somit können Fehler oder Versagen des Profils an der Naht verhindert werden.

  • voestalpine Tubulars bietet Hohlprofile in quadratischer und rechteckiger Form an. Aktuell sind quadratische Abmessungen beginnend bei 40 x 40 mm bis hin zu 170 x 170 mm und rechteckige Abmessungen von 50 x 30 bis 200 x 100 mm im Portfolio enthalten.

    Dieses wird aber kontinuierlich ausgebaut und weiterentwickelt.

  • Unsere VTS®-edgeTubes werden in den unterschiedlichsten Bereichen eingesetzt. Dazu gehören unter anderem Konstruktionen wie Traggerüste für Solar- und Photovoltaikanlagen, der Hallen- und Hochbau sowie die Landtechnik, der Maschinenbau und der Mobilitätssektor.

  • Die führende Norm für Stahlbaurohrprofile lautet DIN EN 10210-1,-2,-3 und ASTM A501/A501M, in der die Anforderungen an das Rohr definiert sind. Die nahtlosen Hohlprofile von voestalpine Tubulars erfüllen diese Normen voll umfänglich.

  • Bei warm gewalzten Rohren kann die Homogenität der Materialeigenschaft über den gesamten Querschnitt gewährleistet werden. Des weiteren können engere Kantenradien bei gleichbleibenden Produkteigenschaften produziert werden.

  • Wesentliche Besonderheiten sind die homogenen Materialeigenschaften über den gesamten Querschnitt hinweg und die engeren Kantenradien , die durch den Warmwalzvorgang erreicht werden. Darüber hinaus weisen unsere VTS®-edgeTubes durch die fehlende Schweißnaht keine mechanische Schwachstelle auf und können vielseitig eingesetzt werden.
