Einfaches Verbundherzstück "EHZ COMPOUND Mn13"
Einfaches Verbundherzstück mit Radüberlauf aus Manganstahl

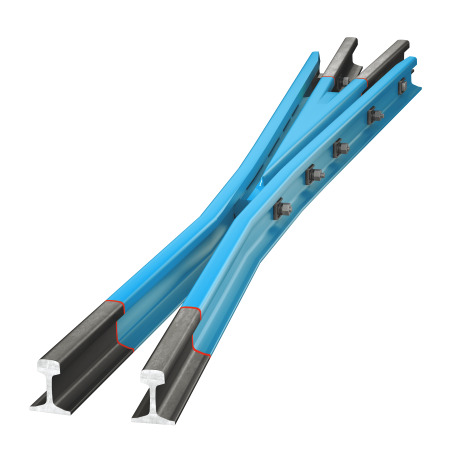

Bei dieser Bauart besteht der Radüberlaufbereich des Herzstückes aus Hartmanganstahl Mn13. Die Herzspitze (Gussspitze) ist aus Hartmanganstahl gegossen und mechanisch bearbeitet (gefräst). Die Anschlusschienen werden mit der Gussspitze mittels spezieller Abbrennstumpfschweißungen verbunden.
Die beiden Flügelschienen sind im Regelfall im Überlaufbereich aus gewalzten Hartmanganstahlschienen hergestellt, mechanisch bearbeitet und mittels spezieller Abbrennstumpfschweißung mit Schienen aus Schienenstahl verbunden. Die Flügelschienen und die geschweißte Herzspitze sind mittels Futterstücken miteinander verschraubt.
Vorteile
- Exzellentes elastisches Verhalten aufgrund der verschraubten Bauweise – fügt sich daher bestens in des elastische Verhalten des Gleises ein
- Exzellenter Verschleißwiderstand durch Kaltverfestigungsprozess des Manganhartstahls im Betrieb
- Verlängerung der Lebensdauer durch Regenerierung mittels Auftragsschweißung im Gleis
- Auftrags- und Reparaturschweißungen ohne Vorwärmung
- „Verbiegen“ der Herzstücke möglich, daher bestens geeignet für alle Arten von Bogenweichen
- Garantierte Austauschbarkeit
- Aluminothermisch in das Gleis einschweißbar
- Geeignet für alle Typen von Schienenbefestigungen
- Reduktion des Wartungsaufwandes speziell bei hohen Belastungen durch die Möglichkeit der Vorverfestigung der Fahrflächen
Die Herzspitze (Gussspitze) ist aus Hartmanganstahl gegossen und deren Auflageflächen, die Sitzflächen für die Flügelschienen sowie der gesamte Fahrflächenbereich sind gefräst. Die Länge der Herzspitze richtet sich nach Schienenprofil und Herzstückgeometrie. Die Anschlussschienen werden aus gewalzten Schienenprofile durch mechanische Bearbeitung hergestellt. Je nach Konstruktion werden die beiden Anschlussschienen entweder einzeln mit der Gussspitze verschweißt oder die bearbeiteten Anschlussschienen zuvor mittels UP-Schweißung im Kopf- und Fußbereich miteinander verschweißt und erst danach gemeinsam mit der Gussspitze verschweißt.
Alle Schweißungen zwischen Schienenstahl und Hartmanganstahl werden dabei mittels einer speziellen Abbrennstumpfschweißung (mit Zwischenstück) ausgeführt. Im Regelfall werden die Flügelschienen aus gewalzten Schienen aus Hartmanganstahl hergestellt, an deren vorderen Ende ein gewalztes Schienenstück aus Schienenstahl mittels spezieller Abbrennstumpfschweißung angeschweißt ist. Dadurch kann das fertige Herzstück im Gleis direkt eingeschweißt werden. In einer alternativen Ausführungsvariante des Herzstückes bestehen die Flügelschienen dagegen komplett aus Schienenstahl. Die Flügelschienen sind mechanisch bearbeitet und mittels eingepasster Futterstücke mit der geschweißten Herzspitze verschraubt. Die Verschraubung erfolgt wahlweise hochfest oder mit doppelten Federringen. Alle Futterstücke sind mechanisch bearbeitet und werden im Zuge der Endmontage exakt an die Sitzflächen der Anschluss- und Flügelschienen angepasst. Dies garantiert nicht nur einen genauen Futterstücksitz sondern ermöglicht auch die garantierte Einhaltung der erforderlichen Rillentoleranzen
Werkstoffe und technische Daten
- Anschlussschienen: Schienengüte R260 oder R350HT oder R400HT (Sondergüten auf Anfrage)
- Herzstückspitze: Hartmanganstahl (13% Mn) nach EN 15689
- Flügelschienen: Hartmanganstahl (13% Mn) bzw. alternativ komplett aus Schienenstahl
- Mn13-Guß nach EN 15689
- Verschraubung: wahlweise hochfest oder mit doppelten Federringen
